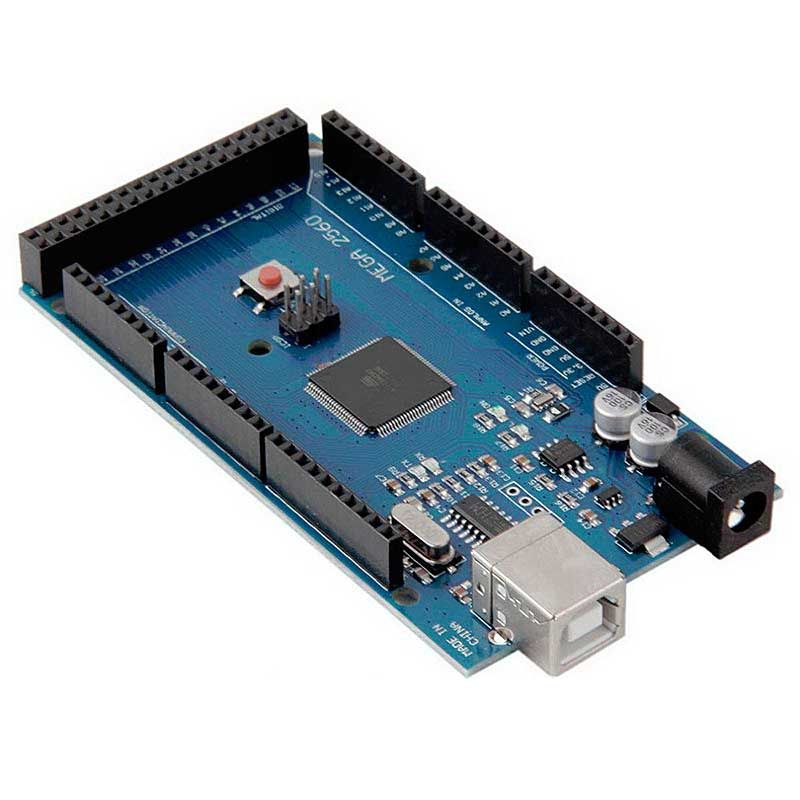

ARDUINO ATMEGA 2560-16AU R3 CH340
Arduino Mega 2560 – це пристрій на основі мікроконтролера ATmega2560. До його складу входить все необхідне для роботи з мікроконтролером: 54 цифрові порти вводу-виводу, з яких 15 можуть використовуватися як ШІМ, 16 аналогових входів, 4 UART, кварцовий резонатор на 16 МГц, роз'єм USB, роз'єм живлення, роз'єм ICSP для внутрішньосхемного програмування та кнопка скидання. Для початку роботи з пристроєм досить просто подати живлення від адаптера або батареї або підключити його до комп'ютера за допомогою USB кабелю. Arduino Mega сумісний з більшістю плат розширення, розроблених для Arduino.
Зміни на платі R3:
- Розпинування 1.0: додано висновки SDA та SCL (біля виводу AREF), а також два нових виводи, розташовані біля виводу RESET. Перший – IOREF – дозволяє платам розширення підлаштовуватися під робочу напругу Ардуїно. Цей висновок передбачений для сумісності плат розширення як з 5В-Ардуїно на базі мікроконтролерів AVR, так і з 3.3В-платами Arduino Due. Другий висновок ні до чого не приєднаний та зарезервований для майбутніх цілей.
- Покращена завадостійкість ланцюга скидання.
Характеристики
Мікроконтролер ATmega2560
робоча напруга
5В
Напруга живлення 7-12В
Портів введення/виведення 54
Виходів ШІМ 15
Аналогові входи 16
Максимальний струм одного порту
40 мА
Максимальний вихідний струм порту 3.3V
50 мА
Пам'ять програм
256 КБ з яких 8 КБ завантажувач
ОЗУ 8 КБ
EEPROM 4 КБ
Тактова частота 16 МГц
Arduino Mega може бути запитаний від USB або зовнішнього джерела живлення - вибирається автоматично.
В якості зовнішнього джерела живлення, крім USB, може використовуватися мережний адаптер, акумулятор або батарея. Штекер адаптера зовнішнім діаметром 5.5мм та внутрішнім 2.1мм, центральний контакт - позитивний необхідно підключити до відповідного роз'єму живлення на платі. У разі живлення від акумулятора або батареї, її дроти необхідно під'єднати до висновків Gnd та Vin роз'єму POWER.
Напруга зовнішнього джерела живлення може бути в межах від 6 до 20 В. Однак, зменшення напруги живлення нижче 7В призводить до зменшення напруги 5V, що може стати причиною нестабільної роботи пристрою. Використання напруги більше 12В може призводити до перегріву стабілізатора напруги та виходу плати з ладу. З огляду на це рекомендується використовувати джерело живлення з напругою в діапазоні від 7 до 12В.
Висновки харчування, розташовані на платі, перераховані нижче:
VIN - Напруга, що надходить в Arduino безпосередньо від зовнішнього джерела живлення (не пов'язане з 5В від USB або іншою стабілізованою напругою). Через цей висновок можна подавати зовнішнє живлення, так і споживати струм, коли пристрій запитано від зовнішнього адаптера.
5V - На цей висновок надходить напруга 5В від стабілізатора напруги на платі, незалежно від того, як запитано пристрій: від адаптера (7 - 12В), від USB (5В) або через висновок VIN (7 - 12В). Подавати живлення на пристрій через висновки 5V або 3V3 не рекомендується, оскільки в цьому випадку не використовується стабілізатор напруги, що може призвести до виходу з ладу.
3.3В, що надходять від стабілізатора напруги на платі. Максимальний струм, який споживається від цього висновку, становить 50 мА.
GND – Висновки землі.
IOREF - Цей висновок надає платам розширення інформацію про робочу напругу мікроконтролера Ардуїно. Залежно від напруги, ліченого з виведення IOREF, плата розширення може переключитися на відповідне джерело живлення або задіяти перетворювачі рівнів, що дозволить їй працювати як з 5В, так і 3.3В-пристроями.
Arduino Mega 2560 містить запобіжники, що відновлюються, що захищають USB порт комп'ютера від коротких замикань і перевантажень. Незважаючи на те, що більшість комп'ютерів мають власний захист, такі запобіжники забезпечують додатковий рівень захисту. Якщо від USB-порту споживається струм більше 500 мА, запобіжник автоматично розірве з'єднання до усунення причин короткого замикання або перевантаження.
Максимальна довжина та ширина друкованої плати Mega2560 становить 102 х 54 мм, з урахуванням роз'єму USB та роз'єму живлення, що виступають за межі плати. Три отвори кріплення дозволяють прикріплювати плату до поверхні або корпусу. Зверніть увагу, що відстань між цифровими висновками 7 і 8 не є традиційним 2.54 мм і становить 4 мм.
