ДИСТАНЦІЙНЕ КЕРУВАННЯ, КОМПЛЕКТ 433 МГЦ, DC12V 4 КАНАЛІ
Технічні характеристики передавача:
Номер моделі: KT01-117S-4
РЧ частота: 433 МГц.
Підтримуваний канал: Чотири канали.
Тип кодування: Навчальний код (+1527), фіксований код (2262).
Система модуляції: ASK.
Робоча напруга: 3 в пост. струму
Робочий струм: 25 мА.
Потужність передачі: + 13 дБм.
Частота горизонталі: ±0,2 МГц.
Відстань передачі: 50 м
Технічні характеристики приймача

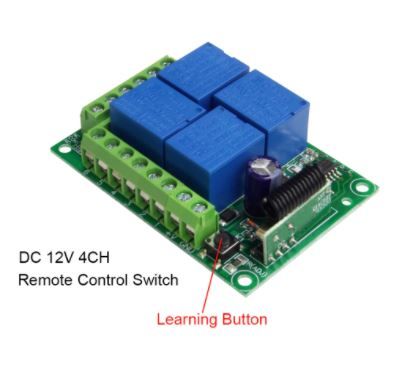

Номер моделі: KR1204-4
Робоча напруга: 12 у пост. струму
Режим роботи RF: ASK superгетеродінний прийом.
Режим модуляції: ASK.
Режим роботи: Миттєвий, тумблер, замикається і т.д.
Режим відповідності: Інтелектуальний код навчання.
Струм у режимі очікування: 5 мА
РЧ частота: 433 МГц.
Струм на виході: 10A.
Чутливість прийому: 104dbm.
Діапазон дистанційного керування: 50 м (вільний простір).
Режим виходу: сухий контакт/вихід напруги.
Провідний спосіб підключення: фіксована проводка.
Проведення Порти і роз'єми:
+ V = Позитивний полюсний вхід.
GND = негативний полюсний вхід.
1.KC1 нормальне закриття реле (NC).
2.KC1 Common of реле (COM).
3.KC1 нормальне відкриття реле (NO).
4.KC3 нормальне закриття реле (NC).
5.KC3 Common of реле (COM).
6.KC3 звичайне відкриття реле (NO).
7.KC2 нормальне закриття реле (NC).
8.KC2 Common of реле (COM).
9.KC2 звичайне відкриття реле (NO).
10.KC4 нормальне закриття реле (NC).
11.KC4 Common of реле (COM).
12.KC4 нормальне відкриття реле (NO).
(Якщо реле підключено, NO і COM).
Про режим роботи:
Вивчіть код (миттєвий):
Натисніть кнопку навчання один раз, світлодіодний індикатор на приймачі буде мигати один раз.
Коли світлодіодний перемикач включень, натисніть на будь-яку кнопку на пульті дистанційного керування, світлодіодний на приймачі буде мигати 3 рази і вимикатися.
Вказує, що вони успішно пов'язані.
Навчання коду (перемикання):
Натисніть кнопку навчання двачі, світлодіодний екран на приймачі буде мигати двачі.
Коли світлодіодний перемикач включень, натисніть на будь-яку кнопку на пульті дистанційного керування, світлодіодний фонарик на приймачі буде мигати 3 рази і виключатися.
Вказує, що вони успішно пов'язані.
Вивчіть код (блокування):
Примітки: режим блокування вимагає 2 різних кнопок, перший для режиму «ON», другий для «OFF».
Наприклад: Кнопка A=ON, кнопка B=OFF.
3 рази натискайте кнопку навчання на приймачі, запускайте режим блокування.
Подождіть трохи, світлодіодний індикатор на приймачі буде мигати ненадовго і вимикатися.
Натисніть кнопку дистанційного керування A, світлодіодний фонарик блимає 5 разів.
Натисніть на кнопку дистанційного керування B. Світлодіодний фонарик блимає 5 разів.
Через 3 секунди світлодіодний індикатор знову ввімкнеться, вказує, що пульт дистанційного керування і приймач успішно з'єднані.
A=ON, B=OFF.
Скидання / очищення коду приймача:
8 разів натискайте кнопку навчання на приймачах, коди будуть очищені. Після очищення коду всі пульти дистанційного керування потрібно створити пару між щоб знову управляти приймачем.
