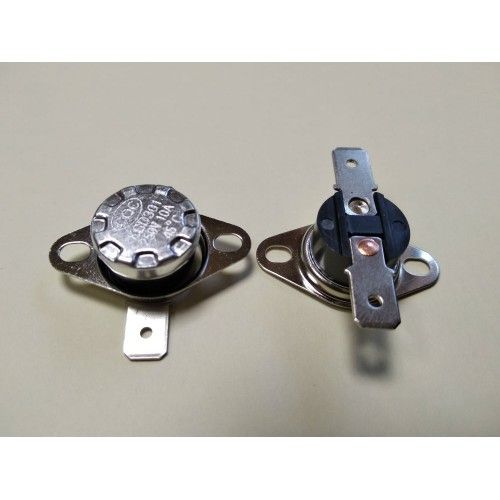

KSD301 10A 250В 45°C термостат(норм/розімкн.,горизонт.контакти,рух. фланець)
Термостат (термовиключатель) типу KSD є
мініатюрний біметалічний пристрій, призначений для
роботи з активним електричним навантаженням. Термостати серії
KSD301 широко використовуються в різного типу компактних побутових
нагрівальних пристроях для забезпечення температурного
контролю або для захисного відключення пристроїв від мережі живлення
при перевищенні рівня заданої температури. До таких пристроїв
відносяться: накопичувальні водонагрівачі, термопоти, кавоварки,
тостери, мікрохвильові печі, електроплити та духовки, портативні
холодильники та ін.
Корпус виробу складається з рухомої та нерухомої частин.
Фіксація виробу у місці його встановлення виконується за допомогою
фланця. Робоче становище – будь-яке. Схема комутації-ON-OFF
(контакти нормально замкнуті NC) або OFF-ON (контакти нормально
розімкнені NO). Ножеві клеми 6,3 мм
дозволяють оперативно підключити пристрій без паяння за допомогою
проводів із наконечниками відповідного типу.
Основними параметрами пропонованої серії термостата є:
- температура спрацьовування: від 45 до 220 градусів;
- Температура відпускання: на 5-35 град. З нижче температури
спрацьовування;
- номінальний струм: 10 А;
- робоча напруга: 250 В;
- Діапазон робочих температур: від -25 до 300 град.С.
Температура спрацьовування: 45 +/- 5 °С
Температура: відпускання - 40 +/- 6 °С
Схема перемикання: SPST NO - контакт нормально розімкнені
Робоча напруга: 250 В
Номінальний струм: 10 А
Опір ізоляції, не менше: 100 МОм
Діелектрична міцність: не менше: 1200 (AC) В
Напрацювання на відмову, не менше: 100000 разів
Робоча температура: -25...+300 °С
Діаметр корпусу: 16,5 мм
Висота: 11,5 мм.
Ширина: 20 мм
Глибина: по утримувачу -32,5; за контактами -33,2 мм
