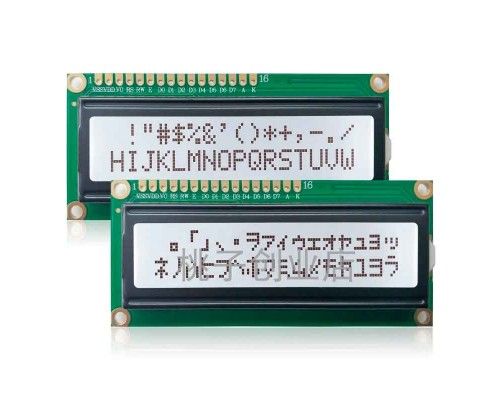

LCD 1602A сірий фон з підсвіткою

LCD 1602A сірий фон з підсвічуваннямМодуль призначений для виведення тексту, вимірювання датчиків (вологості, температури, напруги, сили струму) і т.д. Даний дисплей знайшов широке застосування у багатьох проектах на базі Arduino.Особливістю даного модуля є наявність мікроконтролера KS0066 (покращений аналог HD44780). Також на сайті можна придбати LCD 1601A на базі драйвера HD44780. Контролер KS0066 виконаний за технологією CMOS.Дисплей має 2 рядки, де максимальна кількість символів одного рядка може досягати до 16 позначень. Колір фону сірий екран. Регулює контрастність дисплея за допомогою виводу VO. Для зміни яскравості необхідно до висновку підключити потенціометр опором 10 кОм. Центральний висновок потенціометра A0 підключається до виведення VO РК-дисплея, один із висновків до "землі", а інший до джерела живлення напругою 5В.LCD дисплей може працювати у 2 режимах:4-бітному, де за 1 такт передається 0.5 байта. Для обміну інформацією використовують контакти від D4 до D7.8-бітному, де за 1 такт передається 1 байт. Для обміну інформацією використовуються контакти від D0 до D7.
Підключати дисплей до платформи Arduino або інших мікроконтролерів можна за допомогою послідовного інтерфейсу I2C або безпосередньо. При підключенні дисплея за допомогою інтерфейсу I2C необхідно використовувати перетворювач I2C інтерфейсу в LCD1602, який дозволяє скоротити кількість портів, що використовуються до 2:№ Перетворювач I2C ArduinoОпис виводів1 GND GND «земля»2 VCC 5V напруга живлення дисплея3 SDA A4 лінія даних4 SCL A5 лінія тактуванняПлата дисплея має 16 цифрових висновків, з яких 6 є обов'язковими для підключення:№ РК-дисплей ArduinoОпис висновків1 VSSGND «земля»2 VDD 5V напруга живлення дисплея3 VO A0 (потенціометра) контрастність екрану4 RS D12 вибір регістру5 RW GND читання та запис даних (при підключенні до «землі» включається режим запису)6 EN D11 включення7 D0 – цифровий висновок (не використовується при 4-бітному режимі)8 D1 – цифровий висновок (не використовується при 4-бітному режимі)9 D2 – цифровий висновок (не використовується при 4-бітному режимі)10 D3 – цифровий висновок (не використовується при 4-бітному режимі)11 D4 D5 цифровий висновок12 D5 D4 цифровий висновок13 D6 D3 цифровий висновок14 D7 D2 цифровий висновок15 A 5V напруга живлення підсвічування16 K GND загальний провід підсвічування
При роботі в середовищі розробки Arduino IDE можна використовувати стандартну бібліотеку LiquidCrystal, яка сумісна практично з усіма РК-дисплеями.Подається живлення від зовнішнього джерела живлення, плати Arduino або іншого мікроконтролерного пристрою. Напруга живлення становить 5 ст.Технічні характеристики:Мікроконтролер KS0066Напруга живлення, 5Струм споживання, ма 1,2Роздільна здатність дисплея 16 символів х 2 рядкиКолір тла екрану жовто-зеленийРозмір символу, мм 2,95 * 5,55Робоча температура, °C -20...+70Розміри модуля, мм 80*36
