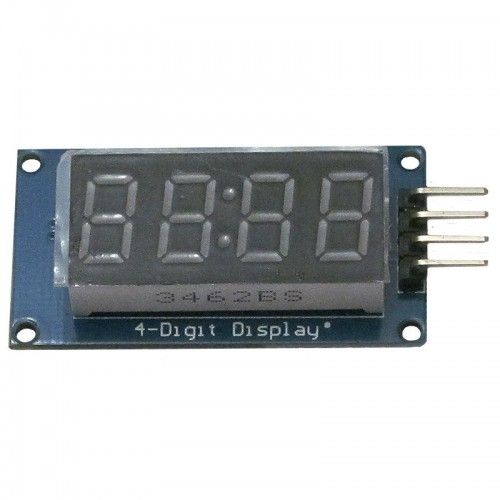

Модуль 4-розрядного семисегментного індикатора на TM1637 червоний

Модуль 4-розрядного семисегментного індикатора на TM1637 червоний

Модуль 4-розрядного семисегментного індикатора використовується для виведення цифрової інформації. Завдяки невеликим розмірам модуля його можна використовувати в проектуванні малогабаритних пристроїв (настільний годинник, термометр і т.д.).
Модуль спроектований на базі драйвераTM1637 . МікросхемаTM1637 має 10 висновків та виконана в корпусі «SO20-300». Драйвер призначений для підтримки зв'язку між модулем 4 розрядного семисегментного індикатора та підключеним мікроконтролерним пристроєм. Однією з особливостей модуля є наявність годинника, у вигляді двокрапки, тому він часто застосовується в проектуванні годинника на платформі Arduino. Колір світіння індикації червоний.
Підключається модуль до мікроконтролерного пристрою за допомогою шини I2C. На платі 4-розрядного семисегментного індикатора є 4 висновки:

VCC:	напруга живлення 3,3 або 5 В
GND:	«земля»
CLK:	побітове тактування
DIO:	шина даних Подається живлення від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 3,3 до 5 Ст. Для роботи з модулем серед розробки Arduino IDE необхідно встановити бібліотеку. Технічні характеристики модуля: Мікросхема TM1637 Напруга живлення, 3,3...5 Струм споживання, ма 80 Колір світіння червоний Розміри модуля, мм 50 x 31 x 15 Читати повний опис Відгуки Поки немає відгуків Написати відгук Ім'я* Email Введіть коментар* 18 + ? = 26 Введіть капчу* Підписуйтесь і отримуйте тільки корисні статті Підписатися Ви були успішно підписані Viber Telegram Пошта Зворотній зв'язок Доброго дня, увійдіть в особистий кабінет На головну Категорії Arduino Перетворювачі інтерфейсів (конвертери, перетворювачі) Датчики Arduino Arduino контролери WI-FI, GSM, Bluetooth, Ethernet Сервоприводи Модулі реле Відображення інформації Управління електродвигунами Модулі світло, звук Годинник реального часу Провід з'єднувальний Плати розширення Arduino Акумулятори, елементи живлення Пристрої та модулі DC-DC Підвищувальні Перетворювачі Зарядні пристрої для акумуляторів Плати контролю заряду-розряду Li-Ion акумуляторів ШИМ регулятор обертів двигуна Регулятори потужності DC-DC знижувальні перетворювачі MP3, Bluetooth, WI-FI, FM модулі, бездротовий зв'язок Генератори та таймери Реле часу, таймери Портативні зарядні пристрої (Power Bank) Фільтри живлення Підсилювачі звуку (УНЧ) Діоди Діоди шоттки Діоди супер швидкодіючі (T = 35ns) Діодні мости Діоди високочастотні перемикаючі Діоди ультрашвидкодіючі Терморегулятори Комутація Перемикачі клавіші Роз'єми Автомобільні роз'єми Роз'єми низьковольтного живлення DC Роз'єми аудіо-відео, ТВ, живлення Термінали (гнізда) акустичні "Banan" та затискачі Роз'єми аудіо 2,5мм та 3,5мм (AUX) Роз'єми живлення низьковольтні та перехідники Роз'єми ТБ Роз'єми аудіо 6,3мм Роз'єми, з'єднувачі для світлодіодної стрічки Роз'єми штирьові (PLS, PLD) крок 2.54мм Кабель Провід силіконовий монтажний Провід монтажний НВ Провід монтажний МГТФ Провід монтажний МГШВ Мікроперемикачі (мікрики) Затискачі типу "Крокодил" Перемикачі кнопкові (кнопки) Перемикачі двигунові Кнопки антивандальні Конденсатори Конденсатори пускові CBB-61 прямокутний корпус (на основі поліпропілен – металізованої плівки) Конденсатори CBB-60H з клемами Конденсатори CBB-60L кріплення-болт, гнучкі виведення Конденсатори CBB60 із гнучкими виведеннями CBB-65 Металевий корпус із клемами CD-60 пускові конденсатори Конденсатори CBB-60M кріплення болт виведення клеми Конденсатори підвищеної потужності з виводами під болт Світлодіодні технології Cвітлодіодні матриці COB 220V Потужні світлодіоди Світлодіоди смд, підсвічування LED для телевізорів Світлодіодні автолампи Фітосвітлодіоди Ультрафіолетові Світлодіоди ІЧ інфрачервоного діапазону Резистори Резистори вивідні CRL-10W цементні резистори, вивідні CRL-5W цементні резистори, вивідні CRL-20W цементні резистори, вивідні CRL-15W цементні резистори, вивідні Резистори підстроювальні Резистор підстроювальний PT15 3296W резистор підстроювальний, потужність 0,5 W, 5% (аналог СП5-2ВБ) Резистори змінні (потенціометри) Резистори змінні 16К2 (стерео) Резистори змінні 16К1 (моно) Резистори змінні S16КN1 (моно, з вимикачем) Багатоборотні потенціометри Енкодери Мікросхеми Мікросхеми імпортні Імпортні мікросхеми від S до Z Імпортні мікросхеми від A до I Імпортні мікросхеми від M до S Імпортні мікросхеми від I до M Оптопари Імпортні мікросхеми до "А" (стабілізатори, пам'ять) Стабілізатори напруги (мікросхеми) Транзистори Транзистори імпортні Транзистори імпортні польові Транзистори імпортні біполярні Транзистори імпортні IGBT Транзистори імпортні ТО-220 Транзистори імпортні ТО-126 Вимірювальні прилади Вольтметри Цифрові вольтметри Стрілочні вольтметри Термометри та гігрометри Амперметри Амперметри цифрові вбудовані Цифрові амперметри Стрілочні амперметри Щупи для мультиметрів, тестерів Мультиметри Вимірювачі Все для паяння і виготовлення плат Припій та дріт для видалення припою Припій Провід для видалення припою Паяльники Паяльники вітчизняні Жала для паяльників Паяльники імпортні Флюси та рідини Паяльні пасти, жири, порошкові флюси Набори для пайки Змащення Каніфоль Радіотехнічний інструмент та допоміжне обладнання для паяння Бокорізи, кусачки Патрон цанговий Скальпелі Тримачі для паяння плат "ТРЕТЯ РУКА" Підставки під паяльники Пінцети Олововідсмоктувачі Лаки, клеї Все для виготовлення плат Термостати Термостати KSD9700 5A 250В Термостати KSD 10А 250В нормально замкнутий контакт NC Термостати KSD 16А 250В нормально замкнутий контакт NC Термостати KSD із кнопкою ручного включення Термостат KSD 10А 250В нормально відкритий контакт NO Термореле, терморегулятори KST Запобіжники Запобіжники керамічні 6мм*30мм Утримувачі запобіжників Запобіжники скляні 6мм*30мм Автомобільні запобіжники Запобіжники кераміка 5*20мм Запобіжники керамічні 6*30мм з виводом Запобіжники керамічні 5*20мм з виводом Запобіжники скляні 5мм*20мм Запобіжник кераміка 500V 10x38mm Запобіжники керамічні 3,6 мм * 10 мм з виведенням Запобіжники високої напруги для мікрохвильових печей Електродвигуни DC Електродвигуни DC імпортні Антени телескопічні металеві монтажні Тиристори, симістори Тиристори, симістори імпортні Ізолюючі матеріали Вентилятори DC вентилятори AC вентилятори Ґрати та фільтри для вентиляторів Термозапобіжники Термозапобіжники TF RY15A Термозапобіжники TF RY10A Термозапобіжники TF RY20A Термозапобіжники керамічні RH Брейкер-автоматичний термозапобіжник Термопаста, термоклей Тримачі акумуляторів та батарейок Макетні плати Макетні плати односторонні Макетні плати двосторонні Макетні плати безпайкові Елементи Пельтьє (термоелектричні модулі) Різне Оптоелектроніка та джерела світла РКІ символьні РКІ графічні Свердла по металу Термопрокладки, термоінтерфейс Блоки живлення Блоки живлення пластикові Блоки живлення у металевому корпусі Блоки живлення відкритого типу Імпульсні джерела живлення "ноутбучного" виконання у пластиковому корпусі Герметичні IP67 Зарядні пристрої Акустичні компоненти Динаміки Бузер Датчики Мотори, конденсатори та слюда до НВЧ печей Геркони Програматори Дистанційне управління Неонові лампочки-індикатори Радіатори Радіатори для світлодіодів Блог Клиентам Оплата Обмін та повернення Умови використання сайту Бренди Контакти Українська Українська Російська 050-154-17-56 radioelektron@ukr.net Замовлення зворотнього дзвінку Ім'я* Номер телефону* Введіть повідомлення 9 + ? = 15 Введіть капчу* Замовити Мій кошик Кошик порожній Товар доданий в порівняння Товар доданий в обране Модуль 4-розрядного семисегментного індикатора на TM1637 червоний Модуль 4-розрядного семисегментного індикатора використовується для виведення цифрової інформації. Завдяки невеликим розмірам модуля його можна використовувати в проектуванні малогабаритних пристроїв (настільний годинник, термометр і т.д.). Модуль спроектований на базі драйвераTM1637 . МікросхемаTM1637 має 10 висновків та виконана в корпусі «SO20-300». Драйвер призначений для підтримки зв'язку між модулем 4 розрядного семисегментного індикатора та підключеним мікроконтролерним пристроєм. Однією з особливостей модуля є наявність годинника, у вигляді двокрапки, тому він часто застосовується в проектуванні годинника на платформі Arduino. Колір світіння індикації червоний. Підключається модуль до мікроконтролерного пристрою за допомогою шини I2C. На платі 4-розрядного семисегментного індикатора є 4 висновки: VCC: напруга живлення 3,3 або 5 В GND: «земля» CLK: побітове тактування DIO: шина даних Подається живлення від зовнішнього джерела живлення, платформи Arduino або іншого мікроконтролерного пристрою. Діапазон напруги живлення модуля становить від 3,3 до 5 Ст. Для роботи з модулем серед розробки Arduino IDE необхідно встановити бібліотеку. Технічні характеристики модуля: Мікросхема TM1637 Напруга живлення, 3,3...5 Струм споживання, ма 80 Колір світіння червоний Розміри модуля, мм 50 x 31 x 15 Швидке замовлення Ім'я* Прiзвище Номер телефону*
