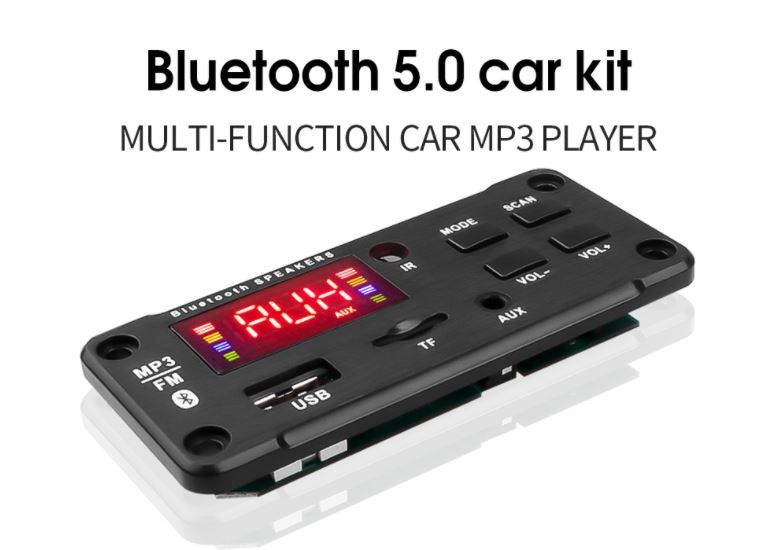

МОДУЛЬ СТЕРЕО АУДІО MP3, FM ПЛЕЄР З BLUETOOTH, USB, MICRO SD JQ-D002BT-A
з Підсилювачем стерео 2x20 Вт на чіпі CS8676E
CS8676E – це стерео 2x20 Вт; при використанні моно може видавати до 35 Вт високоефективної схеми підсилювача потужності класу D. Удосконалена технологія придушення електромагнітних перешкод дозволяє використовувати недорогі фільтри з феритовими кульками на вихідному порту, щоб задовольнити вимогам електромагнітної сумісності. Підсилювач потужності звуку CS8676E розроблений для систем, які потребують виведення високоякісного звуку. Він використовує технологію поверхневого монтажу та вимагає невеликої кількості периферійних компонентів, щоб система могла мати вихідну потужність звуку високої якості.
CS8676E має вбудований захист від перевантаження струмом, захист від короткого замикання та перегріву, які ефективно захищають мікросхему від пошкоджень у ненормальних умовах роботи. CS8676E може керувати динаміками з навантаженням до 4 Ом та може забезпечувати до 80 Вт безперервної потужності; CS8676E має ККД до 92%, що робить непотрібним використання додаткового радіатора під час відтворення музики.
CS8676E надає клієнтам на вибір крихітний корпус ESOP16, який може заощадити клієнтам значну площу друкованої плати, а його номінальний діапазон робочих температур становить від -40? до 85?.
опис
? Вихідна потужність на одному каналі
;
PO при 10% THD + N, VDD = 12 В при RL = 4 Ом 21 Вт
PO при 10% THD + N, VDD = 15 В при RL = 4 Ом 30,5 Вт
PO при 10% THD + N, VDD = 16 В при RL = 4 Ом 33 Вт
? Вихідна потужність при стерео
PO при 10% THD + N, VDD = 12 В при RL = 4 Ом 2X20 Вт
PO при 10% THD + N, VDD = 13 В при RL = 4 Ом 2X22 Вт
PO при 10% THD + N, VDD = 15 В при RL = 8 Ом 2X15 Вт
PO при 10% THD + N, VDD = 9 В при RL = 4 Ом 2X11 Вт
PO при 10% THD + N, VDD = 7,4 V @ RL = 4 Ом 2X7,2 Вт
? Великий діапазон напруги джерела живлення 5 ~ 18 В
? ККД досягає 92%, радіатор не потрібний.
? Фіксоване 40-кратне посилення, вбудований вхідний опір 21 кОм, опір зворотного зв'язку 840 кОм
? Функція розширення спектра
? Аудіосистема з мережним фільтром, струм у режимі очікування менше 20 мА.
? Функція без фільтрів.
? Вихідні контакти зручні для розведення дротів.
? Гарний захист від короткого замикання та температурний захист із функцією автоматичного відновлення.
? Хороші спотворення та функція анти-поп-звуку
? Диференціальний вхід
З функцією підтримки типу підсилювача: 2*25 Вт підсилювач, дзвінки, запис, версія Bluetooth 5,0
Підтримка USB, TF, FM
Підтримка Bluetooth 5,0
USB: підключення USB-накопичувача (максимально 32 ГБ)
TF: максимальна підтримка 32 ГБ
AUX: інтерфейс аудіовходу
Підтримка USB/TF/Bluetooth/fM/AUX. MP3/WMA, WAV lossless музичний декодуючий чіп.
Підтримка USB/TF карт, PREV, NEXT, швидкий перехід, швидкий перезавантаження, розмір, EQ, play/pause, stop, single repeat, mute, shutdown та прямі вибори.
Підтримка Bluetoot PREV, NEXT, гучність, еквалайзер, відтворення/пауза, відключення звуку, вимкнення.

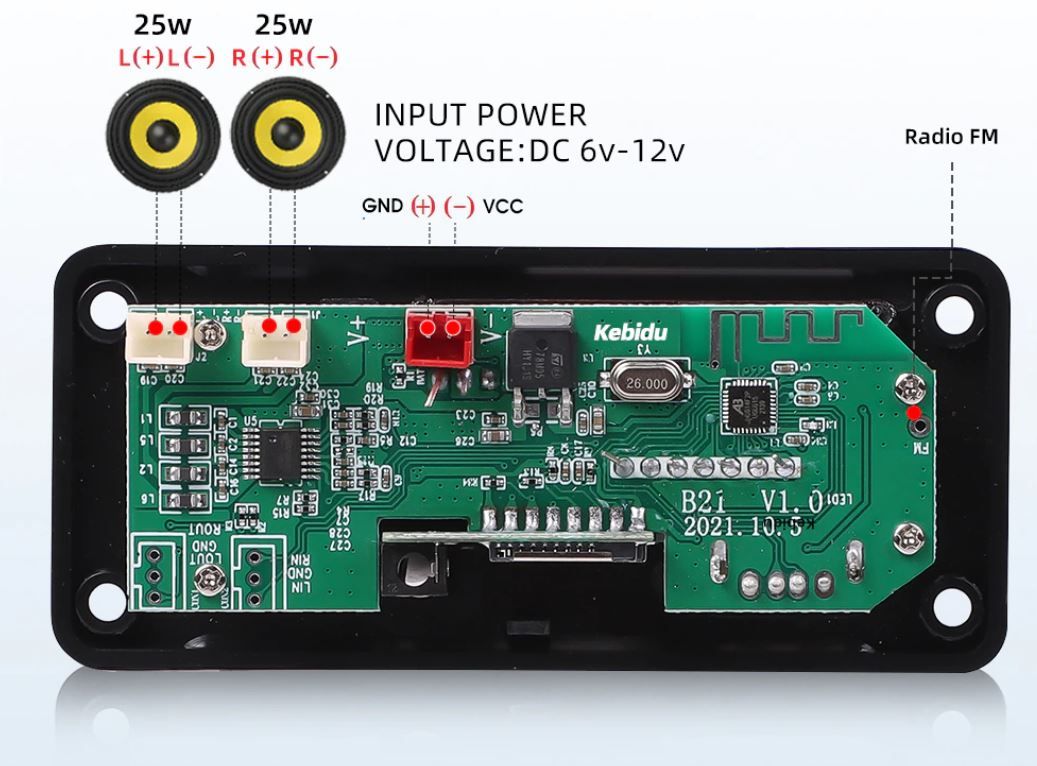

Вхідна напруга: 5-12 В
розмір панелі: 92 мм*41 мм глибина плати становить 20 мм.
