Перетворювач (конвертер) USB-RS-232 TTL PL2303HX
Даний модуль є перетворювач USB - RS-232, який призначений для з'єднання мікроконтролерних пристроїв з ПК (персональний комп'ютер) за допомогою USB порту. Модуль часто застосовується для програмування вбудованих мікроконтролерів, що підтримують логічні рівні сигналів TTL (0 – 5В), а також для поєднання пристроїв за допомогою інтерфейсу RS232. На сайті також можна придбати перетворювач USB - UART PL2303HX з дротом.

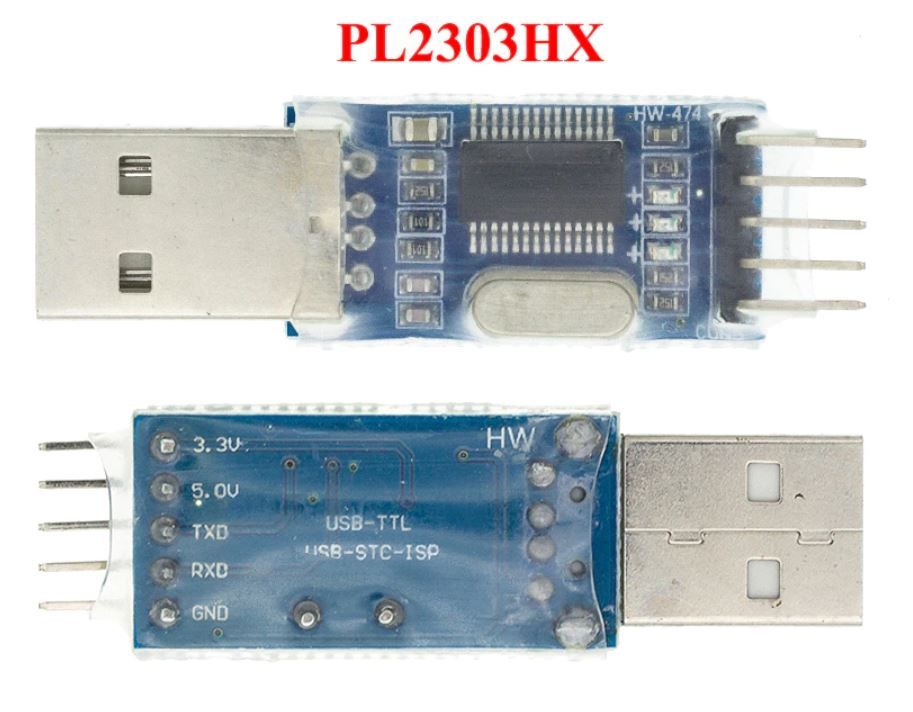

Плата конвертера спроектована на базі мікросхеми PL2303HX, кварцового резонатора частотою 12 МГц та інших допоміжних компонентів, які забезпечують правильну роботу пристрою. Мікросхема PL2303HX призначена для підтримки зв'язку між керуючим та мікроконтролерним пристроями. Головною особливістю цього перетворювача є низька вартість.
Перетворювач має два інтерфейси підключення: підключається до персонального комп'ютера за допомогою стандартного USB інтерфейсу, а до мікроконтролерного пристрою завдяки інтерфейсу RS232. Для підключення до програмованого пристрою використовуються штирьові роз'єми. Призначення висновків:
3.3V: напруга живлення програмованого пристрою з рівнем TTL 3 В
5.0V: напруга живлення програмованого пристрою з рівнем TTL 5В
RXD: передавальна лінія сигналів
TXD: лінія сигналів, що приймає
GND: "земля"
Зверніть увагу на підключення висновків, які призначені для передачі та прийому даних: контакт RXD конвертера підключається до TX Arduino, а виведення TXD до RX.
На платі модуля розміщено 3 світлодіоди:
LED1: сигналізує про подачу живлення на модуль
LED2: сигналізує про передачу даних
LED3: сигналізує про прийом даних
При підключенні модуля до ПК мікросхема PL2303HX створює віртуальний COM-порт за допомогою якого відбувається передача даних. Якщо при підключенні конвертера до ПК драйвер не був автоматично встановлений, тоді необхідно завантажити його і встановити самостійно. Цей пристрій не працює під керуванням Windows 64-bit.
Живлення конвертера здійснюється від USB порту комп'ютера напругою 5В.
Технічні характеристики перетворювача:
Мікросхема
PL2303HX
Напруга живлення, 5
Максимальний струм, що споживається, ма 10
Вхідний струм витоку, мкА ± 1
Робоча температура, °С -40...+85
Розміри плати, мм 50,7 х 15,2 х 7,6
Вага, г 5
