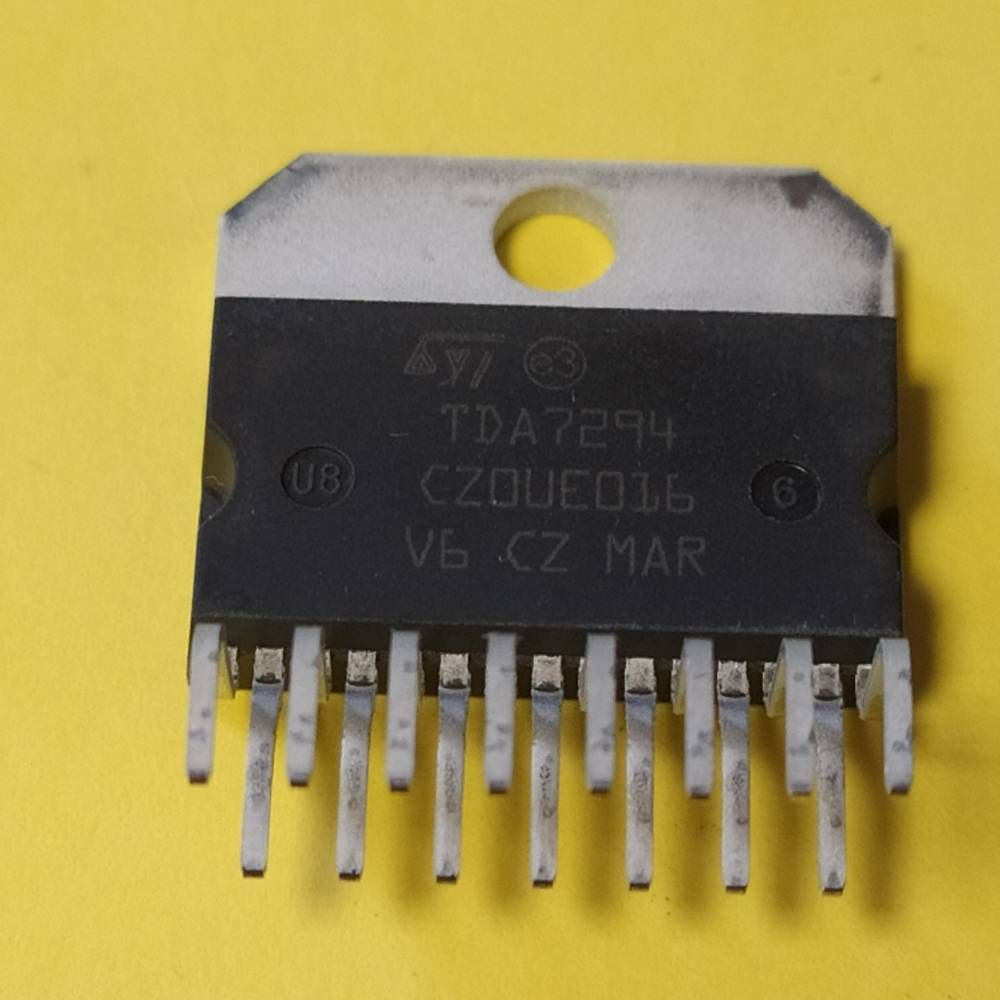

Мікросхема TDA7294
Тип корпусу: DBS15
Виробник: STMicroelectronic
Напруга живлення ±12? ±40В
Частотний діапазон 40Гц? 20кГц
Максимальна вихідна потужність:
Uпіт.±37В, Rн 8Ом 100Вт
Uпіт.±30В, Rн 4Ом 100Вт
Коеф. гармонік:
Pвих = 5Вт, F = 1кГц 0.005%
Pвих = 0,1 ... 50Вт, F = 20Гц ... 20кГц 0.1%
Номінальна вхідна напруга 700мВ
У типовій схемі включення (TDA7294) УНЧ розвиває 70 Вт синусоїдальної потужності на навантаженні 468 Ом при напругах живлення відповідно ±27В, ±31В, ±35В. Потужність становить 100 Вт.
