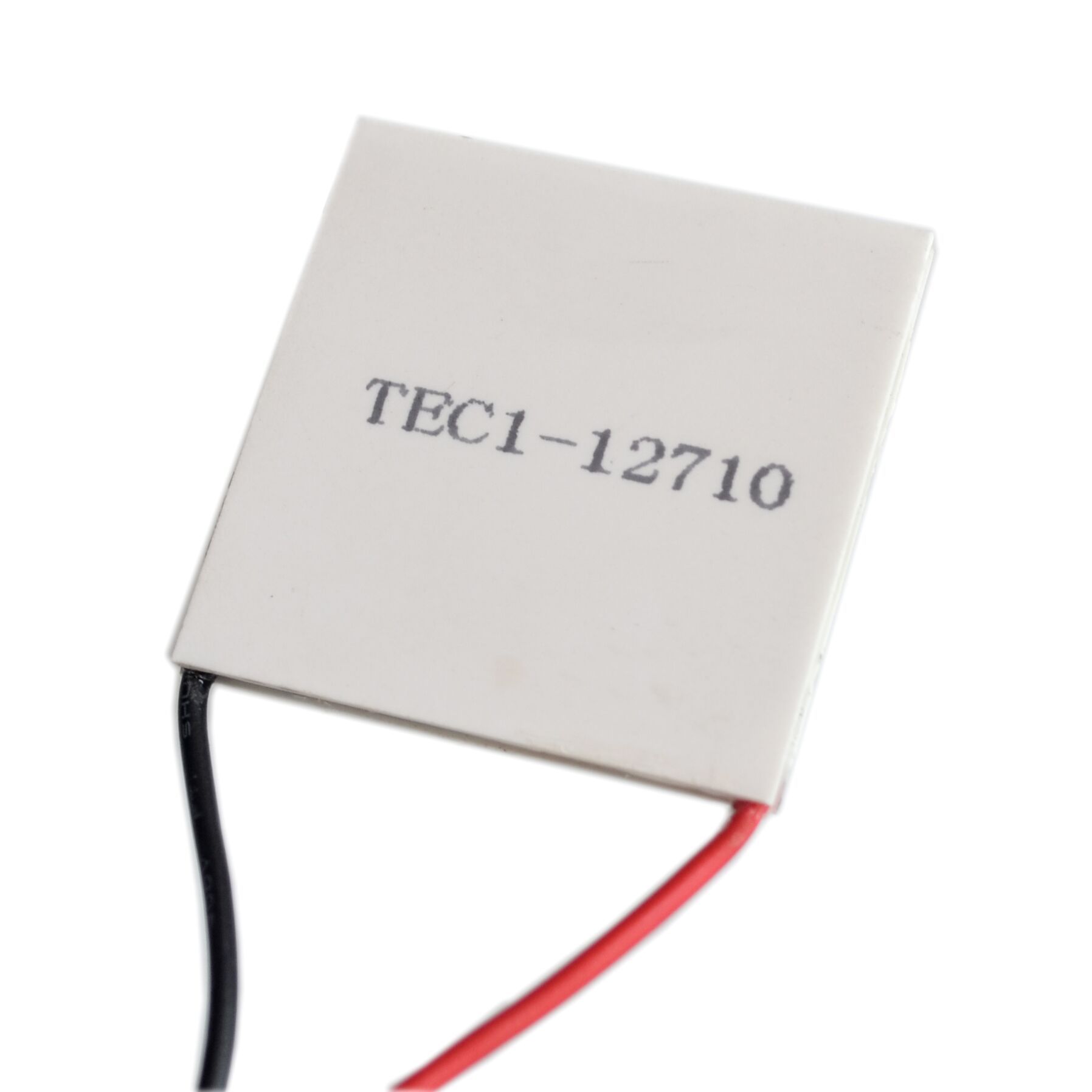

Термоелектричний охолоджувач модуль Пельтьє TEC1-12710

Термоелемент Пельтьє TEC1-12710, 15.4В, 10А, 154Вт використовується в ситуаціях, коли необхідно охолодження з невеликою різницею температур або енергетична ефективність охолоджувача не є важливою. Елементи Пельтьє застосовуються в маленьких автомобільних холодильниках, оскільки застосування компресора в цьому випадку неможливе через обмежені розміри, і, крім того, необхідна потужність охолодження невелика.

Крім того, елементи Пельтьє застосовуються для охолодження пристроїв із зарядним зв'язком у цифрових фотокамерах. За рахунок цього досягається помітне зменшення теплового шуму при тривалих експозиціях (наприклад, астрофотографії). Багатоступінчасті елементи Пельтьє застосовують для охолодження приймачів випромінювання в інфрачервоних сенсорах.

Для використання термоелемента Пельтьє потрібно зібрати на його основі макет, підключити живлення в полярності відповідно до поставленого завдання (нагрів або охолодження). Якщо підключати червоний провідник елемента Пельтьє до позитивного полюса, а чорний до негативного, то сторона з маркуванням буде холодною, відповідно зворотний бік - гарячою. Якщо змінити полярність харчування, зміниться напрям "перекачування" тепла (холоду), тобто. можна простим перемикачем перетворити його з холодильника на нагрівач. Чим ефективніше буде відведення тепла з гарячої сторони, тим ефективніше буде охолодження. Живлення термоелемента Пельтьє може здійснюватися від будь-якого джерела постійного струму з напругою 12 – 17,4 В. живлення за нормальної температури гарячої сторони 50 градусів – 17,4 У.

Характеристики:

модель TEC1-12710;

наявність герметизації;

робоча напруга: 12 В;

максимальна напруга: 17,4 (при температурі гарячої сторони 50°C);

робочий струм: 10,5 А;

максимальна різниця температур: 75°C;

споживана потужність: 154 Вт;

максимальна потужність охолодження: 96 Вт;

розміри: 40 х 40 х 3,3 мм;

довжина дротів: 27 см;

вага: 23 г;

кількість термопар: 127;

колір білий.

ВАЖЛИВО: категорично забороняється допускати нагрівання гарячої сторони термоелемента вище 50 градусів інакше через 1 - 2 хвилини роботи, без відведення тепла, термоелемент вигорить (вийде з ладу). При проектуванні обов'язково вибирайте радіатор здатний розсіяти 154 Вт тепла, що виділяється. По можливості контролюйте температуру гарячої сторони термоелемента будь-якими доступними Вам засобами (термопара, терморезистор тощо).
