Цифровий вольтметр-амперметр DC 0-200В 10А
Опис:

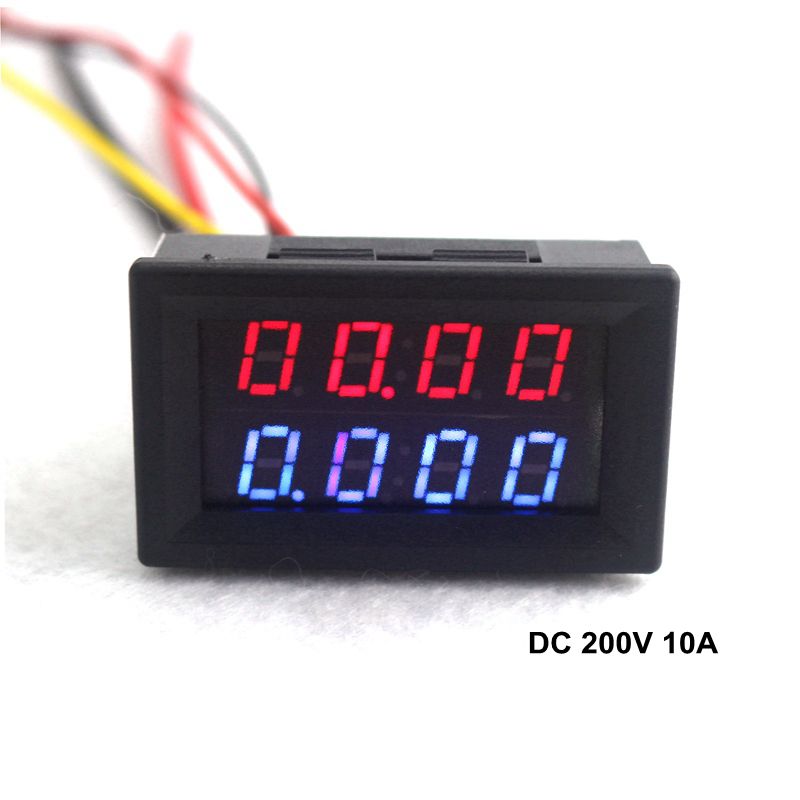

Цифровий вольтметр-амперметр призначений для одночасного вимірювання напруги та сили струму в електричному ланцюзі. Вимірювач можна використовувати в різних електричних ланцюгах, приладах, де потрібна візуалізація напруги та сили струму, тощо.
Пристрій спроектований на базі двох семисегментних індикаторів, 2 підстроювальних резисторів, вбудованого шунта і т.д. Індикатор являє собою 4-розрядний дисплей, який відображає значення вимірюваних параметрів електричного ланцюга. На верхньому рядку дисплея відображається напруга ланцюга червоним світлом, а на нижньому рядку візуалізується сила струму синім світлом. Діапазон вимірювання напруги знаходиться в межах від 0 до 200 В відповідно сили струму від 0 до 10 А. Точність вимірювання параметрів становить 1,5%. Вбудований шунт призначений для вимірювання значення сили струму в ланцюзі.
Пристрій вже відкаліброване, але при необхідності це можна виконати ще раз за допомогою 2 підстроювальних резисторів. Для регулювання точності напруги слід скористатися підстроювальним резистором V_ADJ відповідно змінюється точність сили струму за допомогою потенціометра I_ADJ.
Підключається цифровий вольтметр-амперметр до ланцюга за допомогою 5 (4) висновків. Призначення висновків:
VCC (червоний тонкий провід): напруга живлення 4,5 - 30 В
GND (чорний тонкий провід): загальний провід («земля») (не підключається якщо зарядний пристрій. )
VIN (жовтий або білий тонкий провід): вимірювання напруги зовнішнього пристрою 0 -200 В
I+ (червоний дріт): вимірювання сили струму зовнішнього пристрою 0 - 10 А
I- (чорний провід): «земля»
Зовнішнє джерело живлення та навантаження можна підключити 2 способами:
Якщо напруга джерела живлення знаходиться в діапазоні від 4,5 до 30 В і має загальний провід з вимірювачем, то прилад можна підключити до його живлення.
За наявності напруги вимірюваного джерела понад 30 В тоді для живлення пристрою необхідно використовувати зовнішнє джерело живлення напругою від 4,5 до 30 В.
Також однією з особливостей даного вимірника є наявність вбудованого дизайну, який дозволятиме вольтметр-амперметр легко вмонтувати в корпус якогось приладу.
Живиться пристрій від зовнішнього джерела живлення напругою від 45 до 30 В.
Технічні характеристики цифрового вольтметра-амперметра:
Напруга живлення, 4,5 ... 30
Максимальний струм споживання, ма 20
Діапазон вимірювання напруги, 0 ... 200
Діапазон вимірювання сили струму, А 0...10
Частота поновлення, мс/раз 500
Точність виміру, % ±1,5
Робоча температура, °C -10...+65
Розміри модуля, мм 48 х 29 х 21
