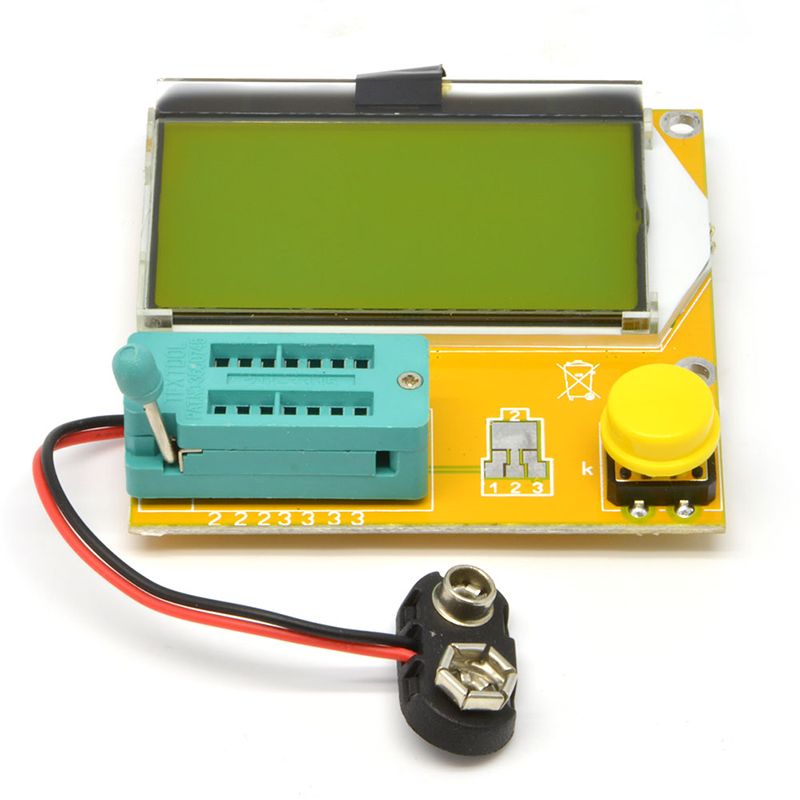

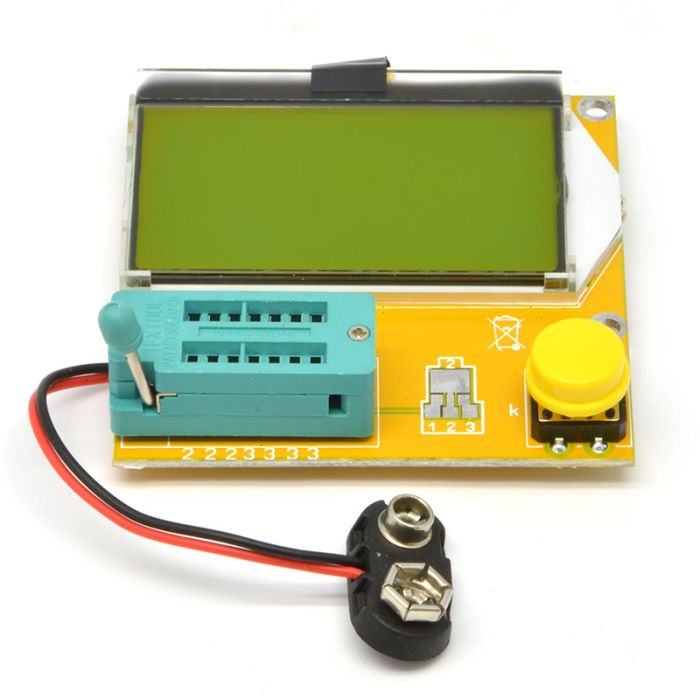

Універсальний тестер компонентів LCR-T4 - вимірювач транзисторів, діодів, тиристорів, RLC, ESR.

Тестер напівпровідників та RLC-метр на основі ATmega328

Універсальний тестер транзисторів, діодів, тиристорів, вимірник RLC, вимірник ESR.
Остання версія програмного забезпечення тестера LCR-T4 на чіпі ATmega328р дозволяє автоматично ідентифікувати радіоелектронні компоненти резистор, конденсатор, котушка індуктивності, діод, подвійний діод, біполярний NPN, PNP транзистор, N-канальний та Р-канальний MOS FET, JF симистор.
Вимірювати опори, ємності, індуктивності, прямої напруги переходу в діодах та біполярних транзисторах, ємності та порогової напруги затвора в польових транзисторах, виявляти захисні діоди у транзисторах.

Тест напівпровідників, конденсаторів, резисторів, індуктивностей виконується за одну операцію – натисканням кнопки. Автоматичне вимкнення після тесту.

Споживаний струм після вимкнення не більше 20nA.

Інформація виводиться на РК-дисплей 128х64 з підсвічуванням.

Живлення 9V від батареї типу

"Крона"
Увага! Розряджайте конденсатори до тестування!

Відображає розпинування компонентів, графічний малюнок:
Транзистори - Біполярні, Польові.
Діоди.
Діодні збирання.
Світлодіоди.
Тиристори, Симистори - Малопотужні.
Стабілітрони – напруга пробою до 4.5В.
Опір (R) – 0...50 МОм, макс. вирішення 0.01 Ом.
Конденсатори:
Місткість (C) - 0...100000 мкФ, макс. роздільна здатність 0.01 пФ;
ESR макс. роздільна здатність 0.01 Ом;
Вимірювання втрат Vloss(%)
Індуктивність (L): 10 мкГн – 20 Гн, макс. роздільна здатність 0.01 мГн;

Калібрівка:

Як будь-який інший вимірювальний прилад, LCR-T4 періодично потребує калібрування. Розробники гранично спростили цю процедуру і Вам не знадобиться спеціального дорогого обладнання для цього.
Перед початком калібрування підготуйте триконтактну перемичку з кроком 2,54 мм та якісний неелектролітичний конденсатор ємністю понад 0,1 мікрофарада. Відмінно підійдуть металоплівкові конденсатори на 0,15, 0,22, 0,33 мкф.
Встановіть перемичку в тестову панель в контакти 1-2-3 і натисніть кнопку. Тестер, визначивши перемичку, почне самокалібрування. Прогрес калібрування буде відображатися на дисплеї. Приблизно всередині процесу процедура зупиниться і Вам буде запропоновано зняти перемичку. Видаліть її та калібрування автоматично відновиться. Ще нетривалий час, тестер запропонує встановити конденсатор в 1-3 контакти. Вставте конденсатор та зафіксуйте його. Ще кілька секунд і калібрування буде закінчено. Результатом буде відображення параметрів конденсатора.
