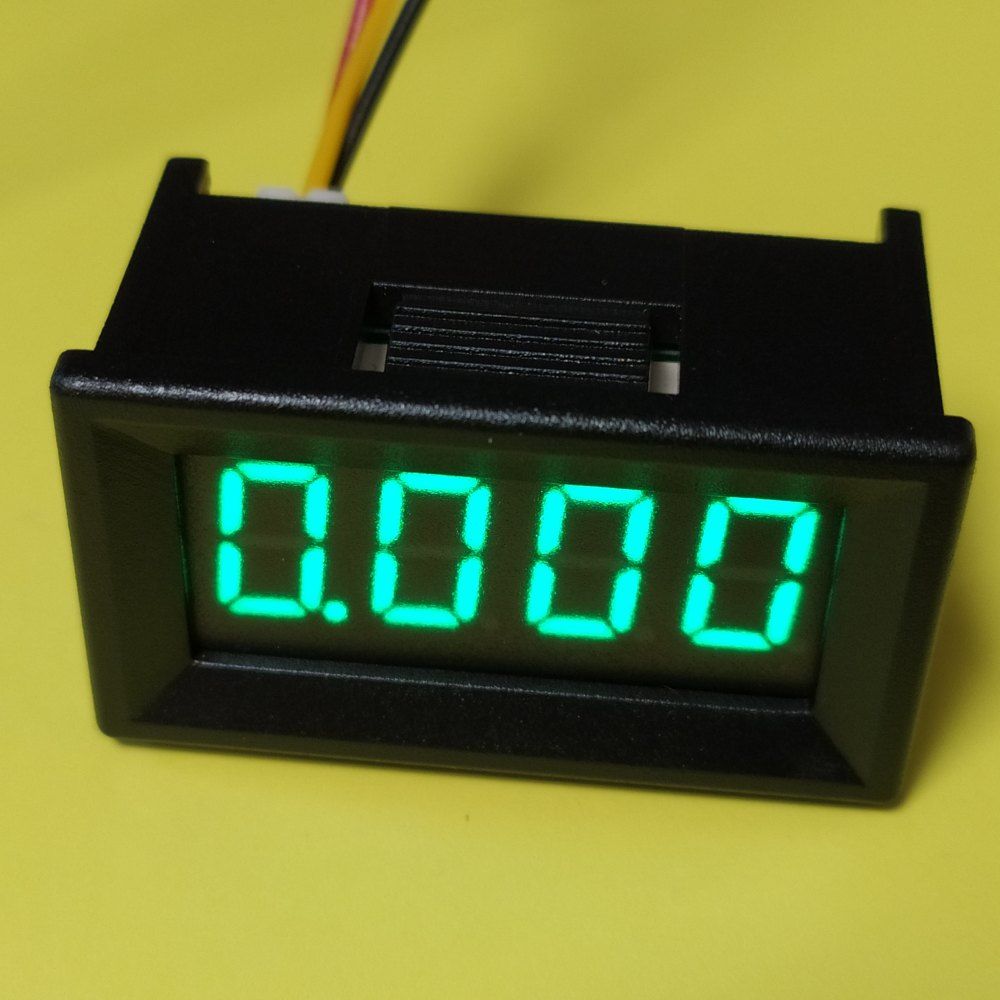

Вольтметр цифровий 0-100V 036L-3 вбудований (три дроти) зеленийний
0-100V 036L-3 є цифровим вольтметром, який призначений для вимірювання напруги постійного струму електричного ланцюга. Цей пристрій можна використовувати в блоках живлення, зарядних пристроях різних приладів тощо. Також його можна використовувати для вимірювання напруги в різних електричних ланцюгах, підключивши пристрій до висновків.
Особливостями даного вольтметра є низька вартість та висока точність виміру. Спроектований цифровий вольтметр на основі семисегментного індикатора, керуючої мікросхеми та інших допоміжних компонентів. Дисплей призначений для відображення значення поточної напруги. Дана модель вольтметра має зелене підсвічування. Діапазон виміру напруги знаходиться в межах від 0 до 100 В. Похибка виміру становить близько 1%.
Завдяки невеликим розмірам цифровий вольтметр можна вмонтувати в будь-який пристрій. На звороті корпусу розташовані монтажні отвори, що дозволяють закріпити пристрій на плоскій поверхні.
Підключається цифровий вольтметр до електричного ланцюга, що вимірюється, за допомогою 3 проводів. Призначення виводів:
VCC (червоний дріт): напруга живлення 3,7 - 30 В
GND (чорний провід):
«земля»
VIN (білий провід):
вимірювання напруги зовнішнього пристрою 0 - 100В
Цей цифровий вольтметр можна підключити 2 способами:
Якщо напруга живлення вимірюваного ланцюга знаходиться в діапазоні від 4,5 до 30 В, пристрій можна підключити безпосередньо до ланцюга.
За необхідності цифровий вольтметр можна підключити до окремого джерела живлення, тоді до ланцюга необхідно підключити висновок VIN.
Живиться пристрій від електричного ланцюга або зовнішнього джерела живлення. Діапазон напруги живлення пристрою становить від 3,7 до 30 В. Використання напруги живлення понад 30 В виведе пристрій з ладу. Як захист від перевищення допустимого значення напруги рекомендується встановити на вхід запобіжник, супресор і т.д.
;
Технічні параметри цифрового вольтметра:
Діапазон вимірюваної напруги, В 0 ... 100
Напруга живлення, 3,7 ... 30
Похибка вимірювання, % 1
Вхідний опір не менше, ніж 100
Струм споживання не більше, ма 18
Час виміру, мс 500
Колір дисплея: зелений
Габаритні розміри, мм 40*22*20
Розмір монтажного отвору для кріплення, мм 38 х 21
Діапазон робочих температур, °C -10...+65
