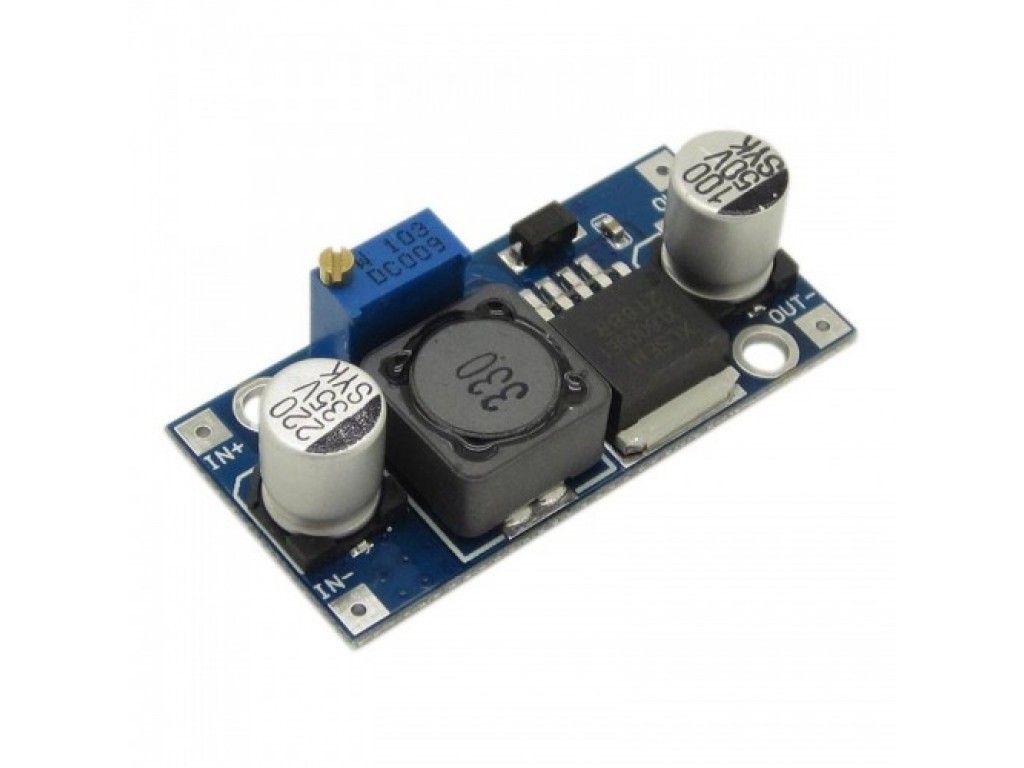

Конвертер, що підвищує вхідну напругу із регулятором вихідної напруги, зібраний на чіпі XL6009E1. У використанні перетворювач досить простий. Необхідно підключити джерело напруги до входів конвертера. Після налаштування напруги перетворювача можна приступати до роботи та підключити потрібний пристрій до виходу.
Регулювання вихідної напруги перетворювача здійснюється за допомогою підстроювального резистора, що знаходиться на платі пристрою.
Для підключення пристроїв до виходу конвертера передбачено дві клеми, до яких за допомогою паяння підключається навантаження. Позначення контактів OUT+ та OUT-.
Переваги XL6009Е1 в порівнянні з LM2577: вбудований польовий транзистор замість біполярного у LM, частота перетворення 400кГц проти 52кГц у LM, наявність частотної компенсації - оптимізація під напругу живлення та струм навантаження, максимальний струм 4 А (у LM25). Крім того, на платі присутні два монтажні отвори для закріплення плати.
Регулювання вихідної напруги перетворювача здійснюється за допомогою підстроювального резистора, що знаходиться на платі пристрою.
Для підключення вхідної напруги конвертер має дві клеми, до яких за допомогою пайки приєднується джерело вхідної напруги. Позначення клем IN+ та IN-.
Для підключення пристроїв до виходу конвертера передбачено дві клеми, до яких за допомогою паяння підключається навантаження. Позначення контактів OUT+ та OUT-.
Переваги XL6009Е1 в порівнянні з LM2577: вбудований польовий транзистор замість біполярного у LM, частота перетворення 400кГц проти 52кГц у LM, наявність частотної компенсації - оптимізація під напругу живлення та струм навантаження, максимальний струм 4 А (у LM25). Крім того, на платі присутні два монтажні отвори для закріплення плати.
Характеристики:
- вхідна напруга: 3-32В
- вихідна напруга: 5-35В
- максимальний струм: 4А
- частота перетворення: 400 кГц
- ККД: до 94%
- габаритні розміри: 43х20х10 мм
- маса: 10 г
