DC-DC XL4015 знижуючий перетворювач напруги з вольтметром

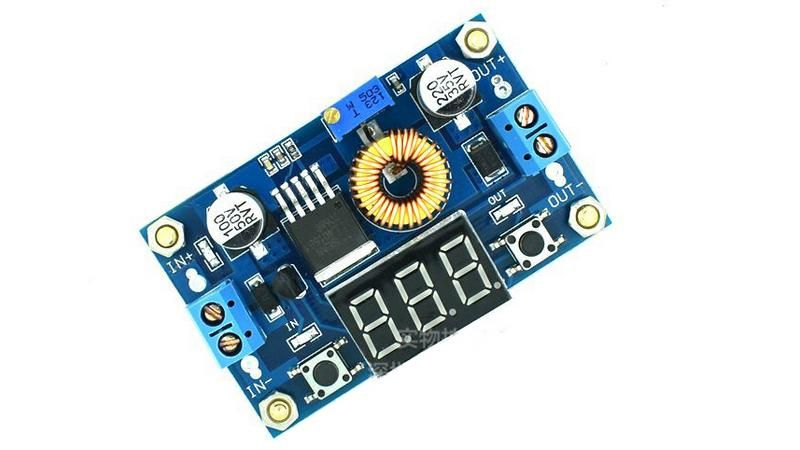

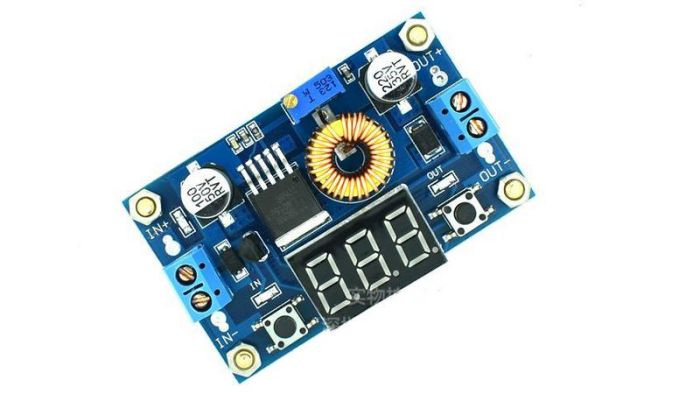

Модуль XL4015 з вольтметром є понижуючим регульованим перетворювачем для відображення вхідної і вихідної напруги. Основною функцією конвертера є зміна вихідної напруги постійного струму заданому діапазоні.
Плата модуля спроектована на базі мікросхеми XL4015, підстроювального резистора та допоміжних компонентів.
Мікросхема XL4015 є імпульсним перетворювачем напруги постійного струму, який має 5 висновків та виконаний у корпусі «TO263-5L».
Для якісного перетворення напруги та збільшення терміну служби перетворювача на висновках передбачено 2 твердотільні конденсатори. Управління вихідною напругою здійснюється за допомогою багатооборотного резистора, встановленого на платі пристрою.
Перетворювач розрахований струм навантаження 5 А при звичайному охолодженні.
Частота перетворень становить 180 кГц, а ККД (коефіцієнт корисної дії) 95%.
Якщо струм навантаження перевищує 2.8 А, необхідно встановити додаткове охолодження.
Встановлюється радіатор на корпус мікросхеми за допомогою пасти.
При установці необхідно дотримуватися ізоляції струмопровідних частин від тепловідведення.
Модуль має захист від короткого замикання (КЗ) та перегріву.
Для захисту від переполюсування на вхідний клемник можна встановити діод або діодний міст.
Можливість калібрування вольтметра
;
Технічні характеристики модуля:
Мікросхема XL4015
Вхідна напруга, 4 ... 38
Діапазон регулювання вихідної напруги, 1,25 ... 36
Максимальний струм навантаження, А 5
Частота перетворень, КГц 180
Пульсація вихідної напруги, мВ 50
ККД, % 95
Робоча температура, °C -40...+85
Розміри модуля, мм 66*39*18
;
