Особливостями даного модуля є: малі розміри плати, хороший теплообмін мікросхеми та низький струм споживання. Завдяки цим параметрам конвертер підійде для живлення схем із великим падінням напруги.

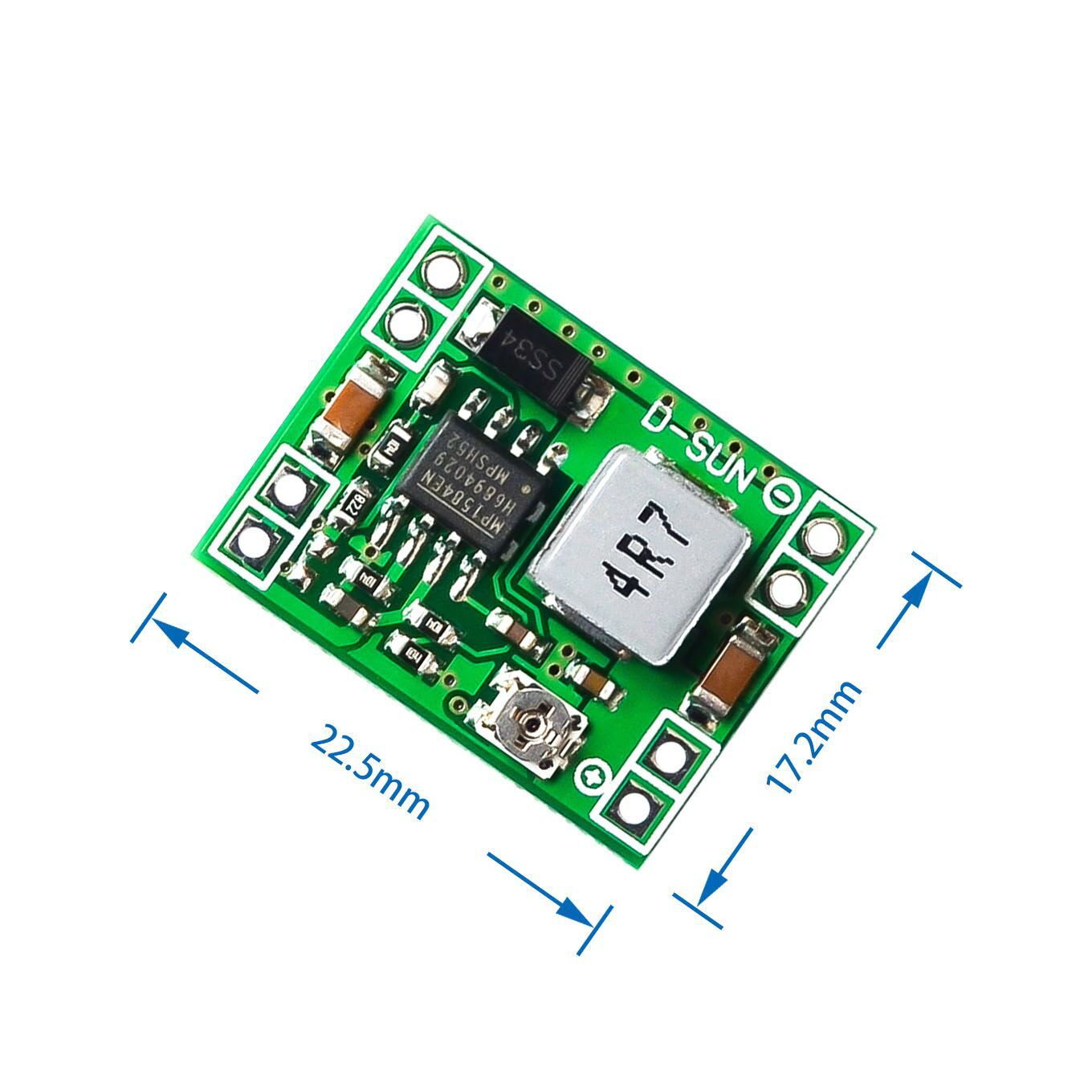

Плата модуля спроектована на базі мікросхеми MP1584, невеликого підстроювального резистора та інших допоміжних компонентів. Регулюється вихідна напруга перетворювача за допомогою підстроювального резистора. Для покращення відведення тепла передбачені перехідні отвори під корпусом мікросхеми та дроселем. Максимальний струм навантаження становить 3 А, а ККД (коефіцієнт корисної дії) до 95%. При силі струму навантаження значення якої більше 2 А рекомендується встановити радіатор.
Перетворювач має 8 висновків для підключення джерела живлення та навантаження. Призначення висновків модуля:
IN+: вхідна напруга 4,5 - 28 В
IN-: «земля»
OUT+: вихідна напруга 0.8 - 20 В
OUT-: "земля"
Перетворювач напруги постійного струму не має захисту від переполюсування. За необхідності захисту на вхід модуля можна встановити діод або діодний міст.
Живиться перетворювач від блока живлення, акумулятора чи іншого зовнішнього джерела живлення. Діапазон вхідної напруги постійного струму становить від 4,5 до 28, а вихідної напруги 0,8 до 20 В.
Технічні характеристики перетворювача:
Вхідна напруга, 4,5 ... 28
Вихідна напруга, 0,8 ... 20
Максимальний вихідний струм, А 3
ККД, % 95
Пульсації на виході, мВ 30
Частота перемикання, МГц 1...1,5
Робоча температура, °C -45...+85
Розміри модуля, мм 22*17*4
